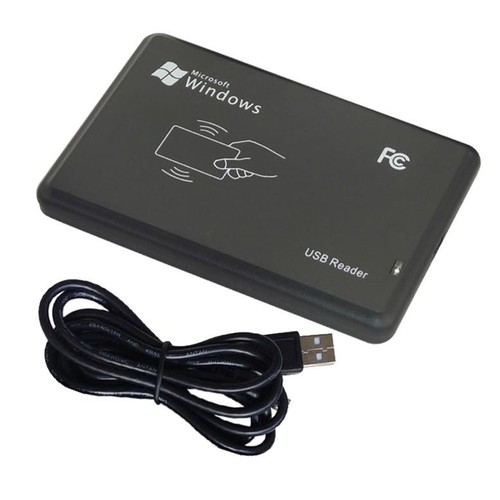

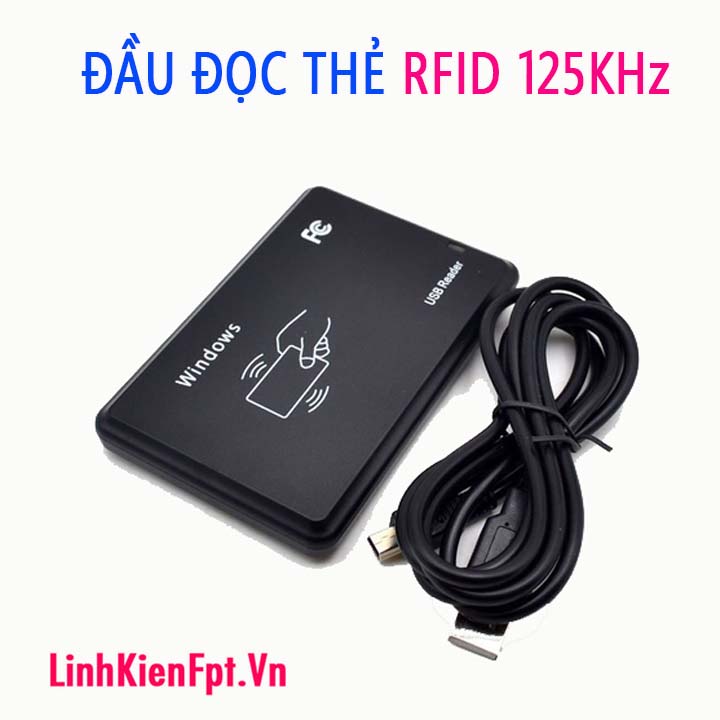

Đầu đọc thẻ RFID 125KHz

GIỚI THIỆU SẢN PHẨM

Đầu đọc thẻ RFID với thiết kế nhỏ gọn, chống nước, có khả năng đọc các loại thẻ RFID ở tần số 125KHz. Đầu đọc cấp nguồn thông qua cổng USB và giao tiếp theo chuẩn USB

.

THÔNG SỐ KỸ THUẬT

• Tương thích với ID card (64bits, mã hóa Manchester)
• Tần số làm việc: 125KHz
• Tốc độ truyền dữ liệu: 106Kbit/s
• Tốc độ baud: 9600 Kbit/s
• Điện áp hoạt động: 5VDC (± 5%)
• Dòng điện tiêu thụ: < 100mA.
• Thời gian đọc tín hiệu: <100ms.
• Khoảng cách hoạt động: 2 ~ 10cm.
• Chuẩn giao tiếp: USB
• Cổng I/O : Không.
• 1 LED báo trạng thái (Màu đỏ báo nguồn, màu xanh báo đã đọc được thẻ)
• 1 BUZZER để thông báo trạng thái.
• Nhiệt độ hoạt động: -10℃ ~ 70℃
• Độ ẩm làm việc: 0 ~ 95%
• Kích thước sản phẩm: 104mm * 68mm * 13 mm.
• Trọng lượng: 180gram.
• Sản phẩm đi kèm 1 dây cấp nguồn thông qua cổng USB 1.4m

HƯỚNG DẪN SỬ DỤNG

Bước 1 : Cấp nguồn cho đầu đọc RFID như hình bên dưới, đèn LED sáng màu đỏ sau khi cấp nguồn. Buzzer phát ra tiếng âm thanh.

Bước 2 : Mở 1 editor như word, notepad …

Bước 3 : Sử dụng các loại thẻ RFID tần số 125KHz(ID) di chuyển đến vị trí đọc thẻ trên đầu đọc, khoảng cách từ đầu đọc đến thẻ nên nhỏ hơn 10cm. Kết quả, LED sẽ sáng màu xanh và buzzer phát ra âm thanh, đồng thời trên editor sẽ in ra mã của thẻ đã scan.
