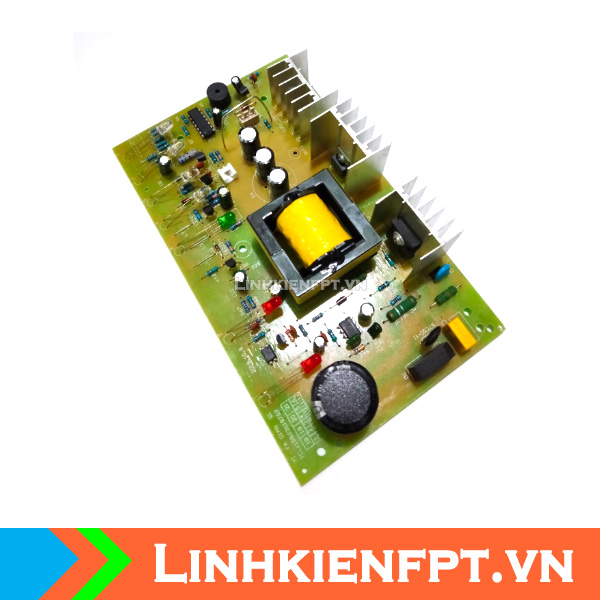

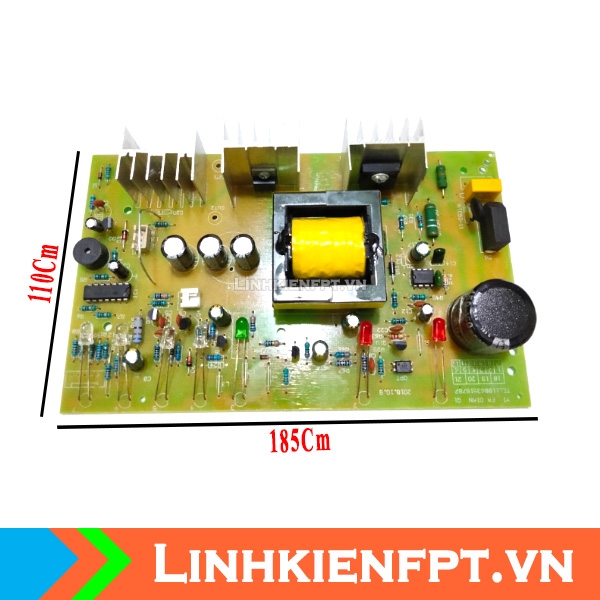

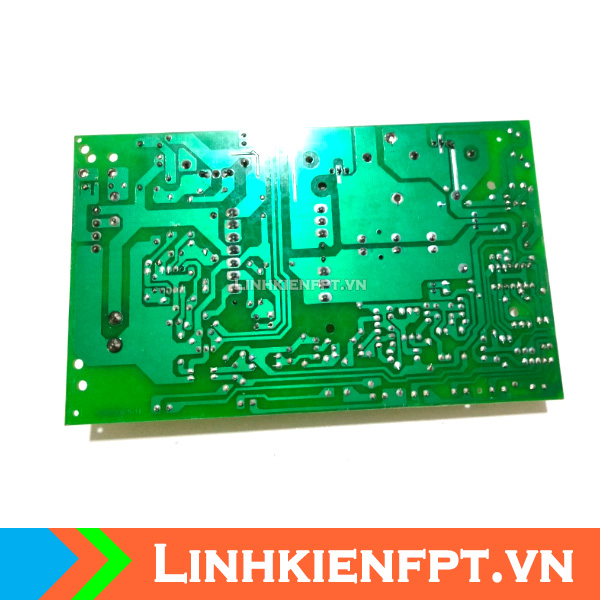

MẠCH SẠC ACQUY 12V-24V 10A

MẠCH SẠC ACQUY 12V-24V 10A.

THÔNG SỐ KỸ THUẬT.

• Sản phẩm : mạch sạc acquy 12V-24V AUTO
• Chế độ sạc : 3 giai đoạn
• Phù hợp với bình acquy khô, acquy nước dung lượng 30AH-200AH
• Điện áp đầu vào : 165-265VAC
• Điện áp đầu ra : 12VDC – 24V tự động nhận biết bình acquy 12V hoặc 24V
• Dòng nạp tối đa : 10A
• Công tắc chuyển chế độ sạc nhanh hoặc chậm
• bảo vệ quá nhiệt
• tự động ngắt khi sạc đầy
• bảo vệ ngắn mạch
• bảo vệ cắm ngược cực, có còi báo

HƯỚNG DẪN ĐẤU NỐI.

1. Hàn 2 dây nguồn 220VAC vào 2 vị trí AC1 và AC2
2. Hàn 2 dây đầu ra vào 2 vị trí OUT1 –  OUT2
3. Gắn màn hình LCD vào Jack 3 chân trên mạch
4. Gắn quạt tản nhiệt vào Jack cắm (FAN) trên mạch
5. Gắn công tắc tắc bật hế độ sạc nhanh – chậm vào Jack 2 chân trên mạch
