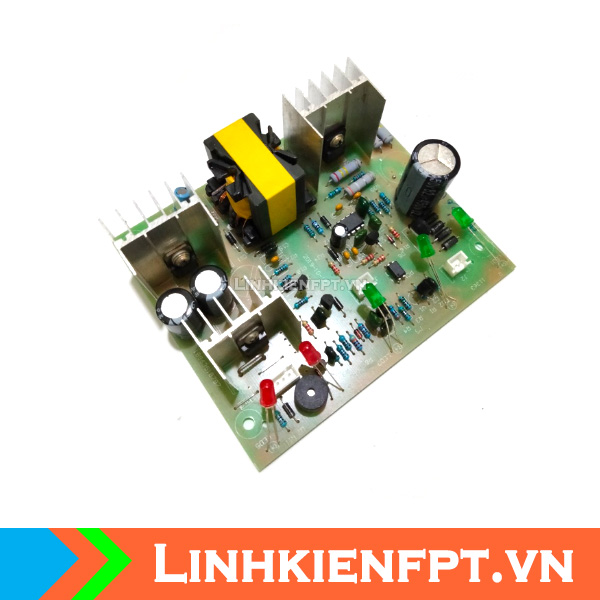

MẠCH SẠC ACQUY TỰ ĐỘNG 12V 24V 10A (KÈM MÀN HÌNH LCD HIỂN THỊ DÒNG+ ÁP SẠC)
THÔNG SỐ KĨ THUẬT.

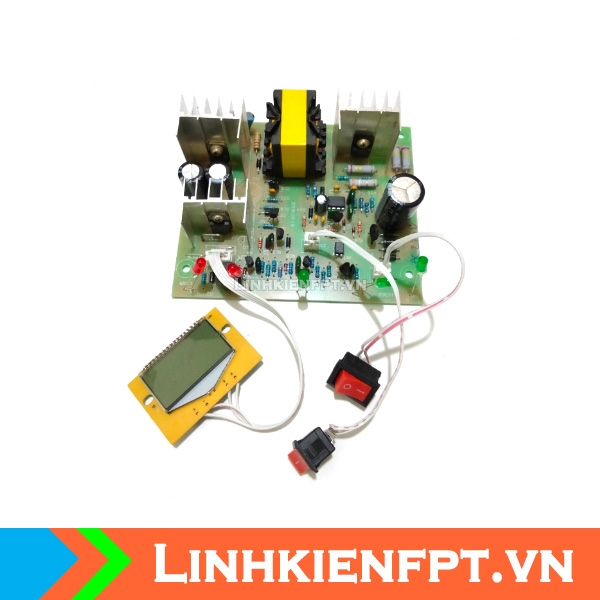

- Sản phẩm gồm: Mạch sạc + màn hình + công tắc
- Chế độ sạc 3 giai đoạn
- Tương thích với accquy khô, accquy nước dung lượng từ 20 ~ 200mah
- Điện áp đầu vào: 165 ~ 280VAC. Tần số 50Hz
- Dòng nạp tối đa: 10A
- Điện áp ra: 12VDC - 24VDC, tự động nhận biết bình 12/24VDC
- LED hiển thị chế độ sạc hoặc ngắt và dung lượng accquy
- Công tắc bật - tắt chế độ sạc nhanh/chậm
- Chế độ bảo vệ:
- Tự động ngắt khi accquy đầy
- Bảo vệ quá nhiệt: Mạch tự động ngắt khi nhiệt độ quá cao
- Bảo vệ khi ngắn mạch: Máy tự động ngắt khi bị ngắn mạch và hoạt động trở lại khi khởi động lại
- Có còi báo cắm ngược, bảo vệ cắm ngược bình accquy
* Chú ý: Đặt bộ sạc nơi thoáng mát để bảo mạch có tuổi thọ cao
HƯỚNG DẪN ĐẤU NỐI.
- Hàn 2 dây nguồn 220VAC vào AC1 và AC2 trước 4 con diode cầu trên mạch
- Hàn 2 dây đầu ra và OUT1 và OUT2 trên mạch
- Cực dương nối vào OUT2
- Cực âm nối vàng OUT1
