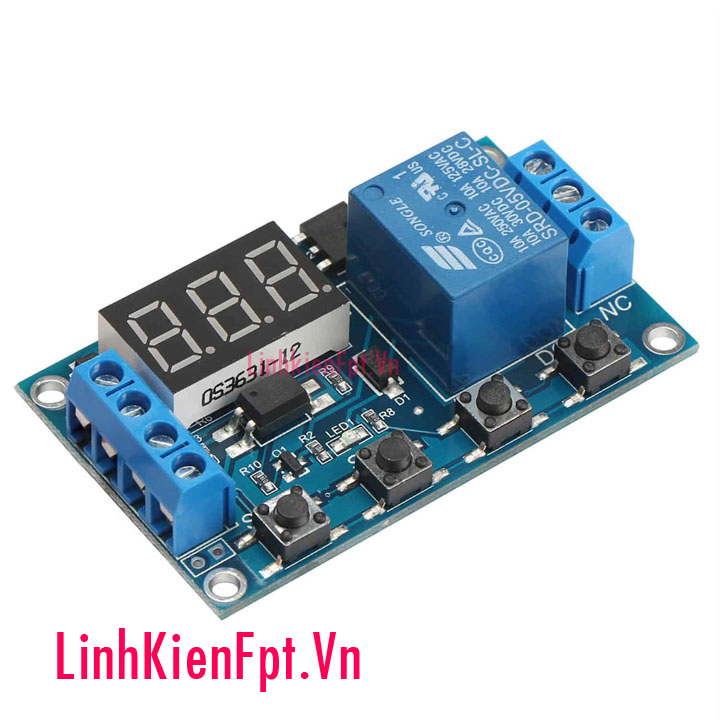

Mạch tạo trễ đóng ngắt theo chu kì

Mã sản phẩm: (đang cập nhật...)

Thương hiệu: (Đang cập nhật ...) Loại: (Đang cập nhật ...)

85.000₫ 105.000₫
  • Điện áp hoạt động: 5 – 36VDC
  • Điện áp ngõ vào trigger: 3 – 24VDC
  • Thời gian hẹn giờ: 0.1 giây tới 999 phút
  • Hiển thi LED 7 đoạn sáng rõ,
  • Dòng tải lên tới 15A (400W)
chinh-sach
Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)
chinh-sach
Đổi trả trong 3 ngày, thủ tục đơn giản
chinh-sach
Nhà cung cấp xuất hóa đơn cho sản phẩm này

Mạch Tạo Trễ Đóng Ngắt Theo Chu Kì

Thông số kĩ thuật:

  • Điện áp hoạt động: 5 – 36VDC
  • Điện áp ngõ vào trigger: 3 – 24VDC
  • Thời gian hẹn giờ: 0.1 giây tới 999 phút
  • Hiển thi LED 7 đoạn sáng rõ,
  • Dòng tải lên tới 15A (400W)
  • Có chức năng Sleep mode



Mạch Tạo Trễ Đóng Ngắt Theo Chu Kì

Hướng dẫn sử dụng

Các chế độ hoạt động

  • Mode P1: Khi có tín kiệu kích. Relay đóng trong khoảng thời gian cài đặt trước. Sau đó Relay ngắt. Trong lúc Relay đang đóng, có 3 mode hoạt động khi có tín hiệu kích
  • P1.1: Không reset timer. Tiếp tục chạy đến khi kết thúc
  • P1.2: Reset timer. Chạy lại từ đầu
  • P1.3: Ngắt Relay. Kết thúc chu trình hoạt động.
  • Mode P2: khi có tín hiệu kích. Relay sẽ chờ một khoảng thời gian cài đặt trước. Sau đó Relay sẽ đóng trong khoảng thời gian cài trước khác. Sau đó Relay ngắt.
  • Mode P3.1: Khi có tín hiệu kích. Relay sẽ đóng trong khoảng thời gian cài đặt trước. Sau đó ngắt trong khoảng thời gian cài đặt trước. Sau đó lặp lại chu trình từ đầu. Số lần lặp lại có thể cài đặt được
  • Mode P3.2: Không cần tín hiệu kích. Sau khi cấp nguồn. Relay sẽ đóng trong khoảng thời gian cài đặt trước. Sau đó ngắt trong khoảng thời gina cài đặt trước. Sau đó lặp lại chu trình từ đầu. Sô lần lặp lạo có thể cài đặt được
  • Mode P4: Khi có tín hiệu kích. Relay sẽ đóng. Sau khi hết tín hiệu kích. Relay vẫn đóng trong khoảng thời gian cài đặt trước. Sau đó Relay sẽ ngắt.

Mạch Tạo Trễ Đóng Ngắt Theo Chu Kì

Cài đặt hoạt động

  • Sau khi cấp nguồn. Màn hình sẽ hiển thị “P1.1“. Nhấn và giữ phím “SET” trong 2s để chọn mode hoạt động. Chọn mode hoạt động bằng phím “UP” và “DOWN“. Sau đó nhấn “SET“.
  • Màn hình hiển thị các thông số cài đặt thời gian hoạt động, tùy theo mode đã chọn.
  • OP: thời gian Relay đóng
  • CL: thời gian Relay ngắt
  • LOP: số lần lặp lại
  • Sử dụng phím “UP” và “DOWN” để chỉnh các thông số. Phím “STOP” để di chuyển dấu phẩy thập phân. Sau mỗi thông số, nhấn phím “SET” để chuyển qua thông số tiếp theo.
  • Sau khi cài đặt các thông số xong. Nhấn và giữ phím “SET” trong 2s để lưu chương trình.

Trong lúc module đang hoạt động

  • Nhấn phím “STOP” để kiểm tra đóng/mở relay
  • Nhấn và giữ phím “STOP” trong 2 giây để chon chế độ “Sleep mode”
  • CP” kích hoạt chế độ “Sleep mode”. Màn hình hiển thị sẽ tắt sau 5 giây, module vẫn hoạt động bình thường
  • Od” không sử dụng “Sleep mode”. Màn hình luôn sáng.
