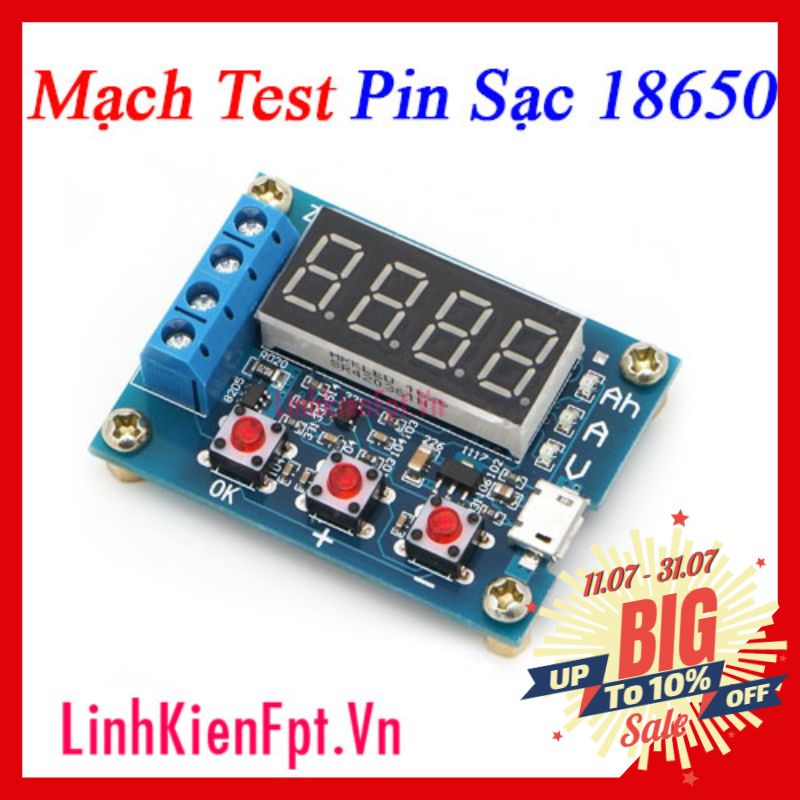

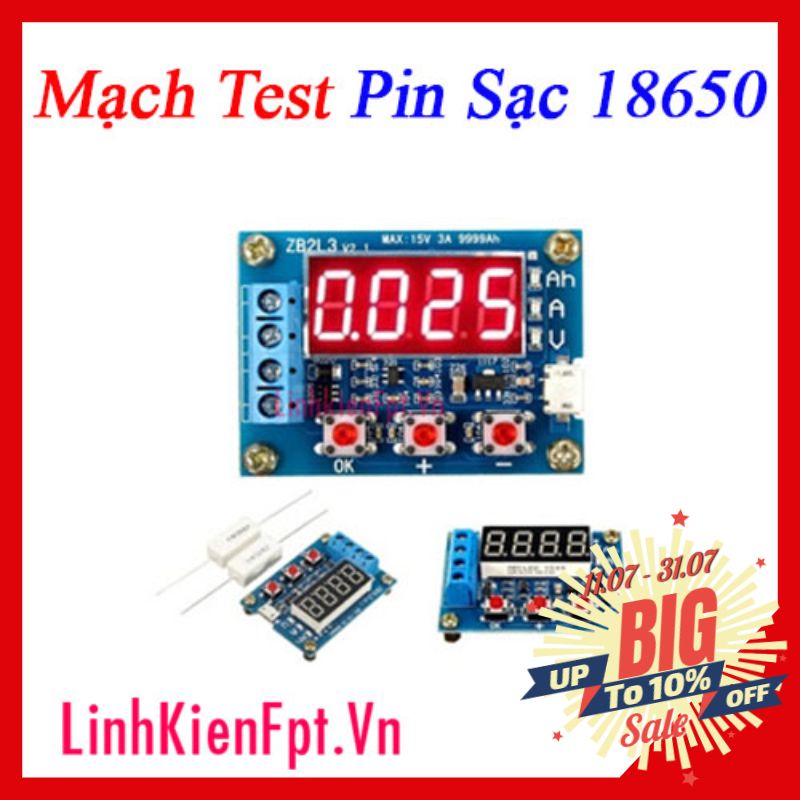

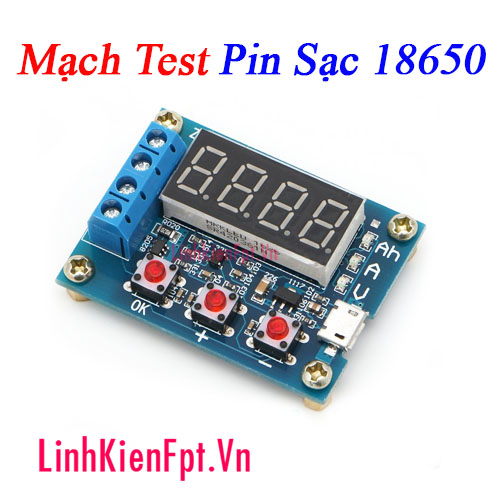

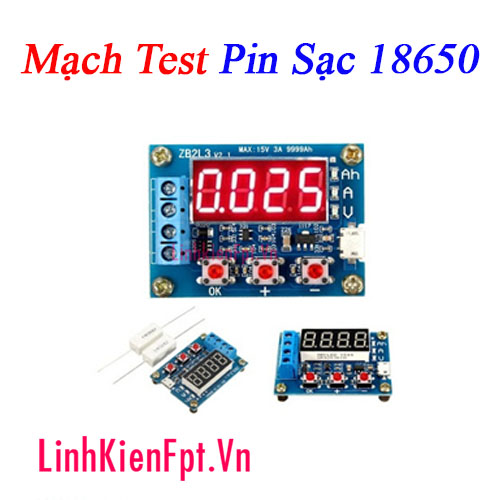

Mạch test pin 18650 1.5V-12V, với tính năng hiện thị áp, hiển thị dòng và hiển thị dung lượng pin tiêu thụ.
Mạch Test Pin 18650 1.2-12V.
Thông số kĩ thuật:
- Điện áp hoạt động: 4.5 – 6VDC (công micro USB)
- Dòng tiêu thụ: <70mA
- Điện áp xả: 1.0 – 15.00V
- Độ phân dải: 0.01V
- Điện áp ngõ ra: 0.5 – 11.0V
- Hỗ trợ dòng: 3.000A
- Độ phân dải: 0.001A
- Sai số điện áp tối đa: 1% + 0.02V
- Sai số dòng điện tối đa: 1.5% ± 0.008A
- Dải dung lượng pin tối đa: 9999Ah (1Ah = 1000mAh)
- Kích thước: 50 x 37mm
Mạch Test Pin 18650 1.2-12V.
Hướng dẫn sử dụng mạch test pin 18650:
- Đảm bảo pin cần test đã được sạc đầy

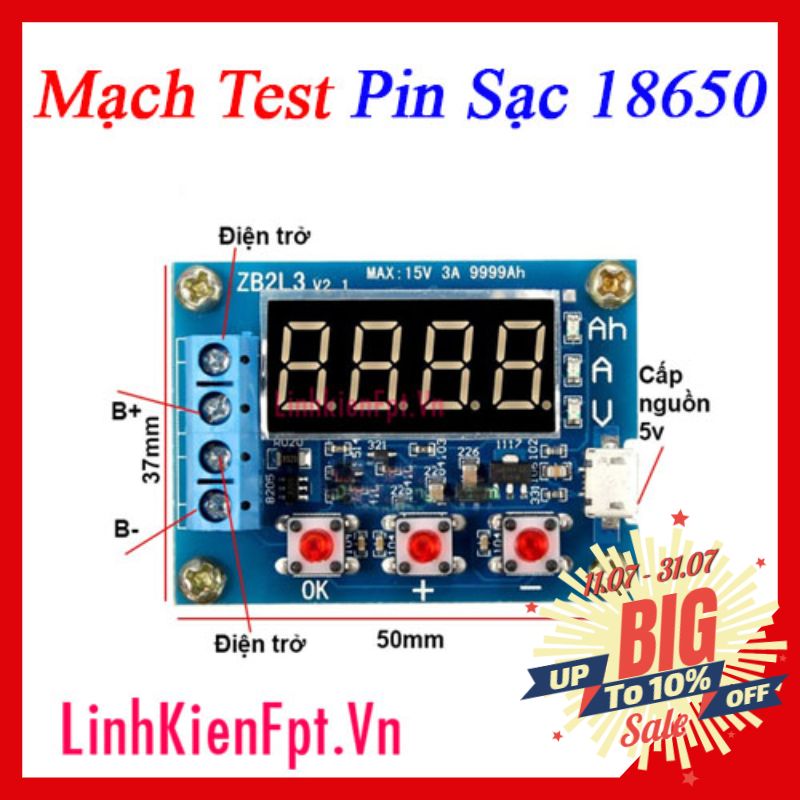

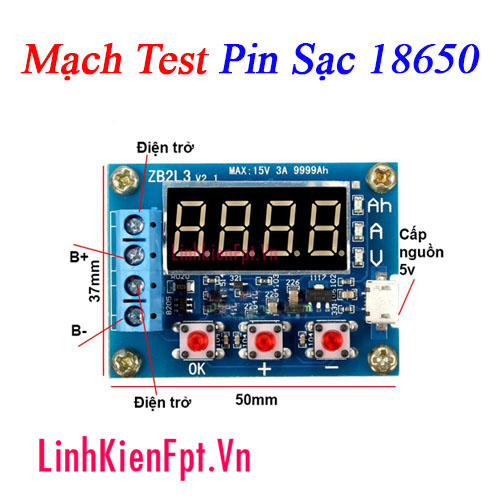

- Kết nối pin vào 2 cực IN “+” và “-” ở giữa, cần lưu ý lắp đúng cực pin, nếu lắp sai cực khả năng sẽ gây cháy mạch,
- Kết nối tải vào 2 cổng R (lưu ý lắp đúng cực “+” và “-“) sau đó cấp nguồn cổng micro USB vào để mạch hoạt động
- Cài đặt điện áp dừng bằng cách nhấn vào nút “+” hoặc “-” để điều chỉnh điện áp dừng mong muốn. Sau khi cài đặt xong nhấn nút “OK”
- Sau khi nhấn nút “OK” mạch sẽ bắt đầu hoạt động, đèn chỉ thị sẽ đổi liên tục các vị trí báo dung lượng, dòng điện và điện áp. Khi đạt đến điện áp dừng đã cài đặt, mạch sẽ tự động ngắt tải và lưu lại giá trị dung lượng và đồng thời đèn chỉ thị được nhấp nháy liên tục báo hiệu đã hoàn tất.
- Nhấn nút “OK” để tắt đèn led chỉ thị.
Mạch Test Pin 18650 1.2-12V.
