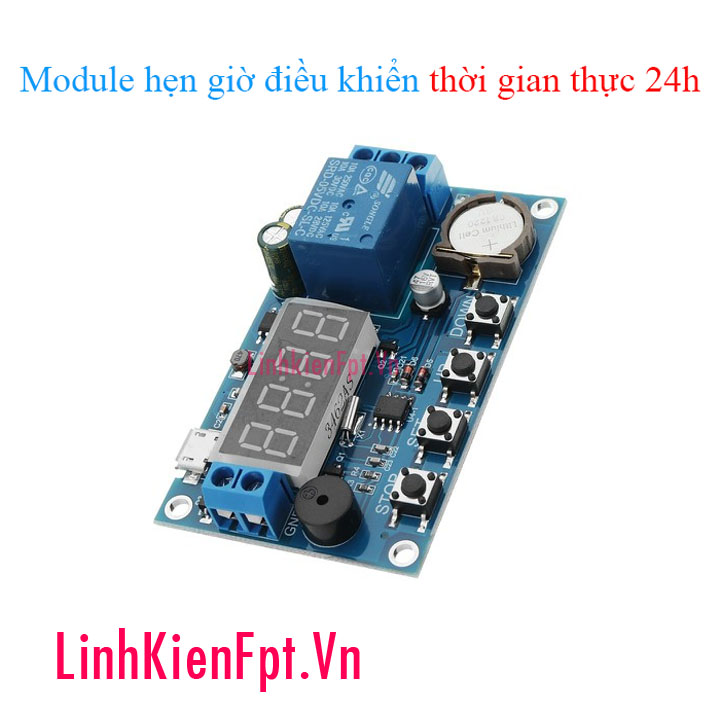

Module hẹn giờ điều khiển thời gian thực 24h

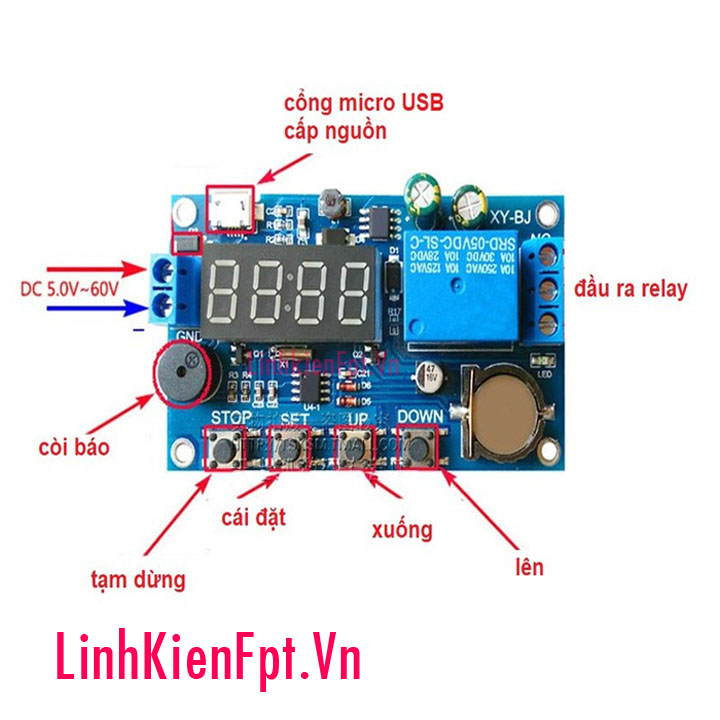

Thông số kĩ thuật:
- Điện áp hoạt động 5-60V
- Có hỗ trợ giao diện cổng USB
- Trọng lượng 34g
- Ứng dụng module để cài đặt hẹn giờ bật tắt thiết bị theo thời gian thực
THÔNG TIN SẢN PHẨM
Mạch đóng ngắt thời gian thực được sử dụng để bật, tắt thiết bị theo thời gian định sẵn, mạch có thể thiết đặt 3 khoảng thời gian bật tắt trong ngày
Đầu tiên, làm thế nào để thiết lập thời gian
- Trong giao diện thời gian đang chạy, nhấn và giữ phím DOWN
- 1. Sau khi hệ thống nhấp nháy, YEA, nó sẽ vào giao diện cài đặt thời gian. Vào lúc này, hai chữ số sẽ nhấp để chỉnh năm, và nó sẽ được điều chỉnh bằng DOWN và UP , có thể nhấn giữ để nhanh hơn
- 2. Nhấn nút SET để vào giao diện cài đặt Tháng và Ngày, vào lúc này, 2 chữ số đầu tương ứng với tháng sẽ nhấp nháy liên tục, và nó sẽ được điều chỉnh bằng DOWN và UP (hỗ trợ nhấn lâu để tăng giảm nhanh)
- 3. Bấm nút SET, 2 chữ số sau tương ứng với Ngày nhấp nháy, điều chỉnh thông qua DOWN và UP (hỗ trợ nhấn lâu để tăng giảm nhanh);
- 4. Nhấn phím SET, hệ thống sẽ nhấp nháy để hiển thị ‘HOU’ và sau đó vào giao diện cài đặt của Giờ / phút. Hai chữ số đầu tương ứng với giờ (kiểu hiển thị 24h) đèn sẽ nhấp nháy liên tục và nó sẽ được điều chỉnh bằng XUỐNG và LÊN (hỗ trợ nhấn lâu);
- 5. Bấm nhanh SET, 2 chữ số sau nhấp nháy, điều chỉnh bằng cách XUỐNG, LÊN (hỗ trợ nhấn lâu), nhấn SET ngay, lặp lại bước 1;
- 6. Sau khi cài đặt xong ,nhấn giữ nút SET để kết thúc quá trình cài đặt thời gian, thời gian sẽ được sửa đổi theo các tham số đã đặt và giao diện cài đặt thời gian sẽ được thoát.
Module hẹn giờ điều khiển thời gian thực 24h
Làm thế nào để thiết lập các thông số?
- Trong giao diện thời gian chạy, giữ nút SET 2 giây và nhả ra, giao diện cài đặt thông số sẽ hiển thị:
- Bước 1: Chọn khoảng thời gian: PE-1 ~ PE-5, nhấn UP và DOWN để chọn;
- Bước 2: Nhấn phím SET để chọn chế độ: P-1 ~ P-5 (Đặt khoảng thời gian này sang chế độ tương ứng) bằng cách nhấn nút UP và DOWN. (màn hình hiển thị “—-” là không sử dụng chế độ này)
- Lưu ý: Mỗi khoảng thời gian có thể được lặp lại từ “—-“, P-1 ~ P-5 một trong các tùy chọn; Ví dụ, bạn có thể để năm khoảng thời gian hoạt động dưới chế độ P-1, hoặc để cho khoảng thời gian 1 hoạt động trong chế độ P-1, khoảng thời gian 2 làm việc dưới chế độ P-2 và cứ thế tiếp tục.
- Bước 3: Hoàn thành việc cài đặt chế độ, nhấn nút SET để vào giao diện cài đặt khoảng thời gian. Trên giao diện thiết lập khoảng thời gian, nhấn nút SET để chuyển đổi thông số, thời gian bắt đầu “OPE”, thời gian kết thúc “CLE”, thông tin ngày “dAE”.
- Bước 4: Thoát cài đặt sau khi hoàn thành cài đặt thông số, nhấn và giữ SET 2 giây và tự động kiểm tra xem cài đặt tham số có hợp lý hay không, nếu hợp lí thì lưu tham số và quay lại giao diện chạy thời gian; nếu tham số sai, lời nhắc “ERR” (ví dụ, dừng thời gian / ngày <= thời gian bắt đầu / ngày), trở về giao diện cài đặt tham số.
Thủ thuật:
- Nhấn nhanh 1 lần nút Stop sau khi thực hiện bước 2 để tùy chỉnh trạng thái ngõ ra:
- OUT1: Relay sẽ đóng trong suốt thời gian cài đặt
- OUT2: Khi đến thời gian cài đặt OPE Relay chỉ đóng 1 giây rồi ngắt.
- Nhấn giữ nút Stop trong 2 giây sau khi thực hiện Bước 2 để tùy chỉnh trạng thái báo còi:
- BLL0: Tắt còi
- BLL1: Bật còi
- Khi chọn bật còi thì còi sẽ báo trong suốt thời gian cài đặt OPE đến CLE – Để tắt còi nhấn bất kỳ nút nào để tắt.
Module hẹn giờ điều khiển thời gian thực 24h
