Module Tạo Trễ Sử Dụng NE555 Có Relay Nguồn 12V

Mô tả sản phẩm

      Mạch sử dụng IC NE555 với thời gian trễ mặc định từ 0 - 10s được điều chỉnh bằng chiết áp. Ngõ ra của mạch là 3 chân của relay: chân chung (COM), thường đóng (NC), thường mở (NO) có thể điều khiển được tối đa điện áp 250VAC

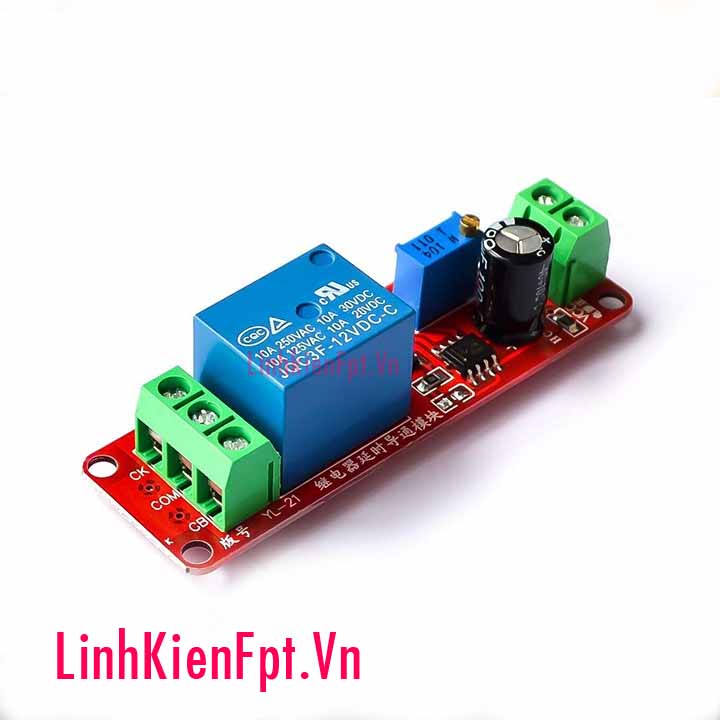

Module Tạo Trễ Sử Dụng NE555 Có Relay Nguồn 12V

Thông số kỹ thuật

• Điện áp hoạt động: 12VDC
• Ngõ ra relay: NC, COM, NO
• Công suất tải: tối đa 2000W
• Điều chỉnh thời gian bằng chiếp áp: tối đa 10 giây
• Để tăng thêm thời gian trễ có thể tăng giá trị tụ điện C hoặc giá trị biến trở
• Kích thước: 68 x 21mm

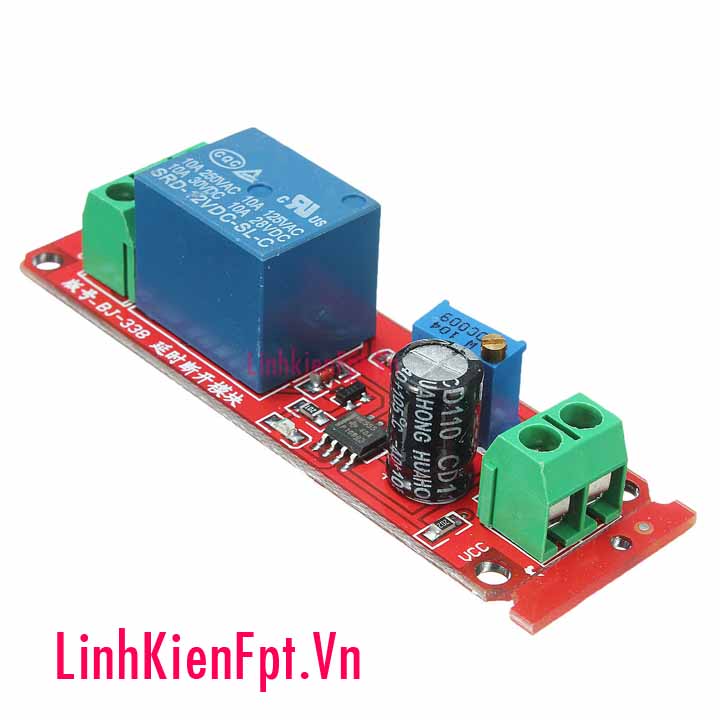

Module Tạo Trễ Sử Dụng NE555 Có Relay Nguồn 12V

Công thức tạo thời gian trễ: T = 1.1RC.

• Ví dụ: Điện dung 100uF, điện trở 100K. T = 1,1 x 100000 x 0.0001 = 11 giây

Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.

• Ví dụ mình cần tạo thời gian trễ 30 giây sau khi cấp nguồn, với giá trị tụ điện có sẵn trên mạch là 100uF, từ công thức trên tính được giá trị điện trở R= 272.727,2727...ohm, mình sẽ chọn giá trị điện trở gần nhất với thông số tính được là 270K. Tháo biến trở trên mạch ra sau đó gắn điện trở 270K vào chân số 1 và chân số 2 của biến trở theo hướng từ ngõ vào sang ngõ ra.

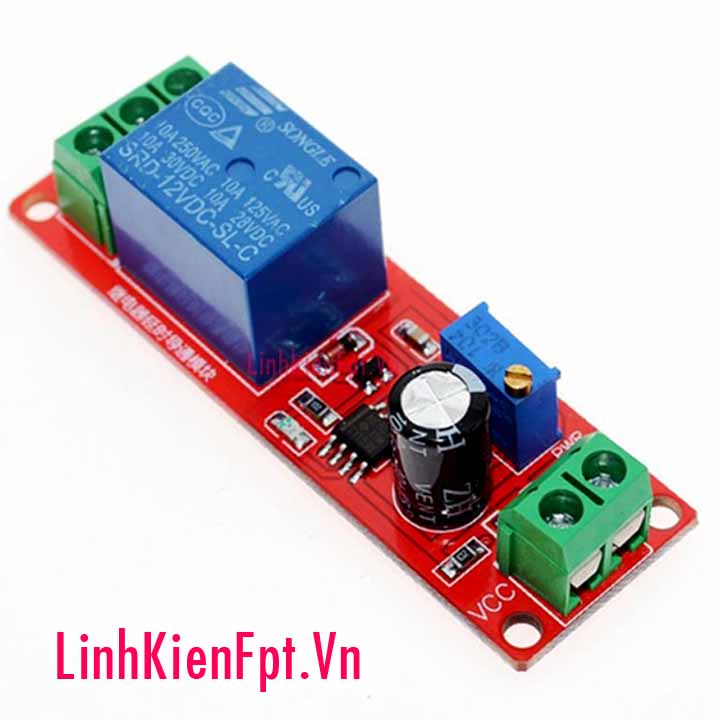

Module Tạo Trễ Sử Dụng NE555 Có Relay Nguồn 12V
