Đồ Án Vi Điều Khiển PIC 16F877A - Mạch Khóa Cửa Thông Minh Thẻ Từ RFID + Matrix Phím - Điều Khiển Động Cơ Bằng Module L298

Đăng bởi Linh Kiện FPT vào lúc 02/11/2020

Đồ Án Vi Điều Khiển PIC 16F877A

Mạch Khóa Cửa Thông Minh Thẻ Từ RFID + Matrix Phím

Điều Khiển Động Cơ Bằng Module L298







Đồ Án Vi Điều Khiển PIC 16F877A - Mạch Khóa Cửa Thông Minh Thẻ Từ RFID + Matrix Phím - Điều Khiển Động Cơ Bằng Module L298









Download Tài Liệu: Tại đây

Bạn Có File Tài Liệu - Hãy Share Cho Chúng Tôi: linhkienfpt.share@gmail.com

Thank You!!!!!



Thông số kĩ thuật PIC16F877A



Core Size

8-Bit

Speed

20MHz

Peripherals

Brown-out Detect/Reset, POR, PWM, WDT

Number of I/O

35

Program Memory Size

14KB (8K x 14)

Program Memory Type

FLASH

EEPROM Size

256 x 8

RAM Size

368 x 8

Voltage - Supply

2 V ~ 5.5 V

Data Converters

A/D 14x10b

Operating Temperature Range

-40°C ~ 85°C

Package / Case

40-DIP (0.600", 15.24mm)



Module RFID RC522

  • Điện áp hoạt động: 3.3V 13-26mA
  • Dòng tiêu thụ ở chế độ Stand by: 3.3V 10-13mA
  • Sleep-mode: <80uA
  • Tải tối đa: 30mA
  • Tần số hoạt động: 13.56Mhz
  • Khoảng cách đọc: 0 – 60mm
  • Giao thức truyền thông: SPI
  • Tốc độ dữ liệu tối đa: 10Mbit / s
  • Kích thước: 40 x 60 mm
  • Nhiệt độ hoạt động: -20 đến 80 ° C
  • Độ ẩm hoạt động: 5% -95%
  • Tốc độ cao SPI: 10Mbit / s
  • HỖ TRỢ ISO / IEC 14443A /MIFARE

Chân kết nối module RFIF RC522

  1. SDA(CS)-Chân lựa chọn chip khi giao tiếp SPI( Kích hoạt ở mức thấp)
  2. SCK-Chân xung trong chế độ SPI
  3. MOSI(SDI)-Master Data Out- Slave In trong chế độ giao tiếp SPI
  4. MISO(SDO)-Master Data In- Slave Out trong chế độ giao tiếp SPI
  5. IRQ – Chân ngắt
  6. GND – Chân mass
  7. RST – Chân reset module
  8. 3V3



 Module Điều Khiển Động Cơ L298 Mạch Cầu H

• Có 2 bộ cầu H
• Sử dụng IC công suất L298N (ST NEW)
• Điện áp tín hiệu 5V/ 0mA-36mA
• Điện áp hoạt động động cơ 5V-35V
• Dòng điều khiển động cơ 2A/1 mạch cầu H
• Nhiệt độ hoạt động -20 tới +135
• Công suất đầu ra 1 cầu H 25W
• Trọng lượng 30g
• Kích thước 43*43*27mm

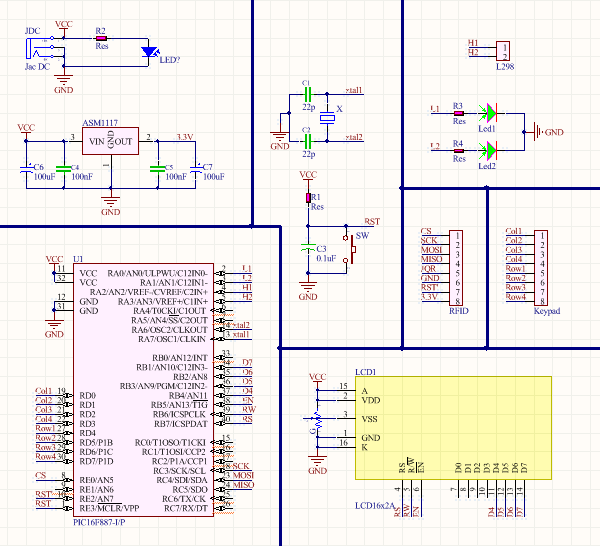

Sơ Đồ Nguyên Lí





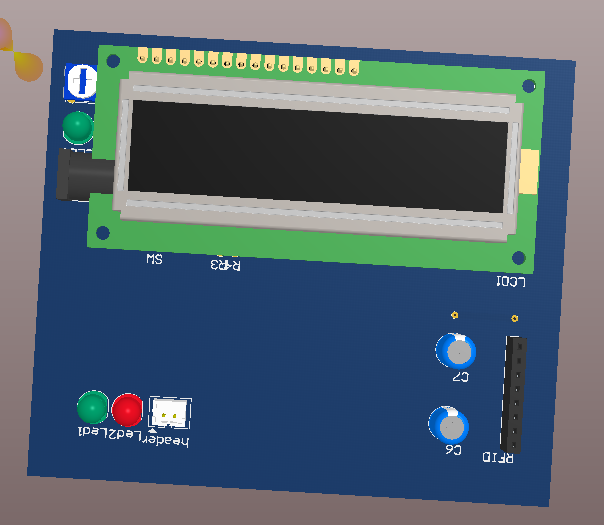

hệ thống khóa cửa thông minh dùng rfid và sử dụng pic

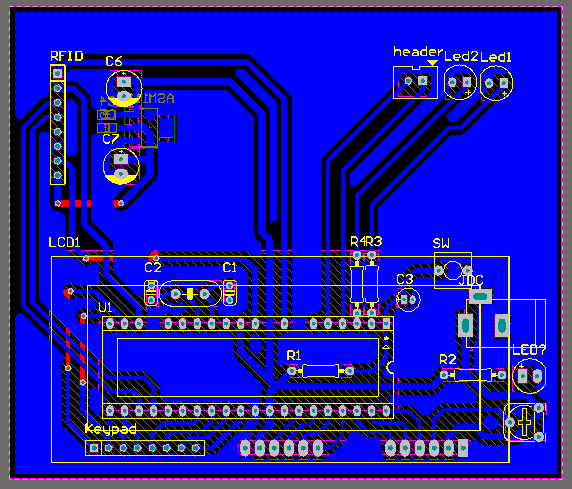

Ứng dụng RFID trong điều khiển với PIC16F877A





Khóa cửa bằng rfid + Pic16f877a + lcd1602 + servo
