Mạch nguồn dc tích hợp 5v-9v-12v-15v

Linh Kiện FPT 27/09/2020

Mạch nguồn DC tích hợp 5v-9v-12v-15v



Mạch nguồn DC



Trong kỹ thuật điện - điện tử, nguồn cấp điện là trái tim của mọi hệ thống mạch điện tử, chính là bởi vì mọi mạch điện tử muốn sống (hoạt động) thì bắt buộc phải có nguồn cấp điện.

Vì một hệ thống điện tử cần nhiều nguồn điện ổn định với những giá trị điện áp khác nhau nên chúng ta lại cần tới những mạch ổn áp. Bài viết này sẽ giới thiệu về một mạch ổn áp dòng điện DC (một chiều) sử dụng IC 78xx là phương pháp lí tưởng nhất



LM7805

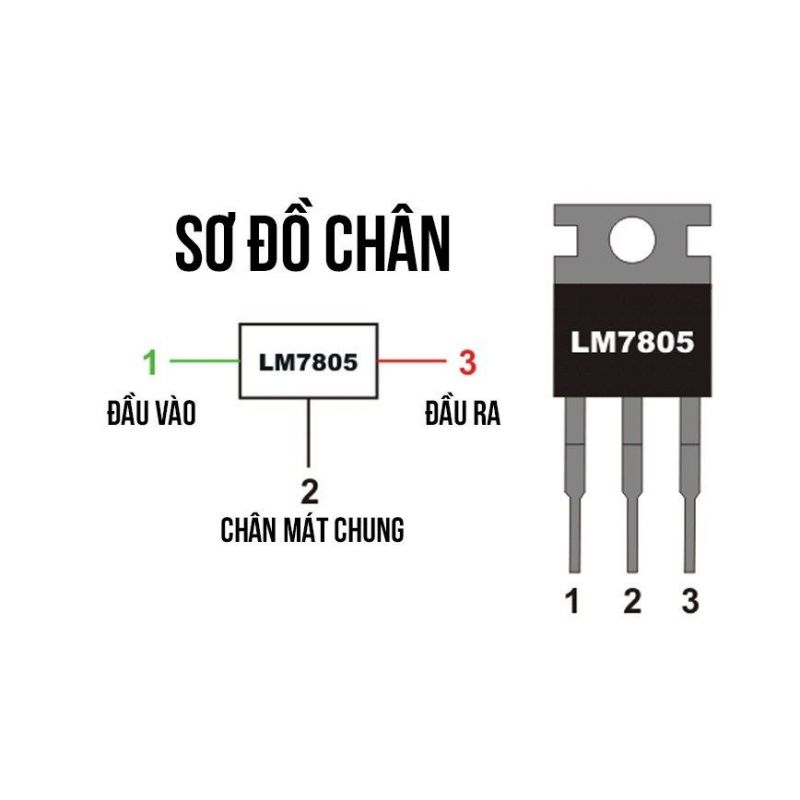

IC ổn áp là gì? Là loại IC cung cấp điện áp ngõ ra với giá trị ổn định mặc dù trong lúc đó điện áp ngõ vào IC thay đổi liên tục và thiếu sự ổn định. IC 7805 chỉ là một trong rất nhiều loại IC ổn áp khác nhưng khả năng ổn áp của nó thì không thể xem thường. IC 7805 được phân loại là một loại IC điều chế điện áp DC dương vì ngõ ra của IC này luôn có mức điện áp dương so với mức điện áp nối mass (GND). 7805 được thiết kế bao gồm 3 chân:

Chân thứ nhất là để cấp điện áp DC đầu vào, chân thứ 2 là chân để đấu với mass (chân GND), chân thứ 3 là chân ngõ ra điện áp ổn áp, trong trường hợp này chúng ta đang nói về IC 7805 nên điện áp ngõ ra là 5V (với điều kiện là điện áp đầu vào lớn hơn 5V). Điện áp hoạt động của IC khuyến cáo nên ở khoảng 1A để IC hoạt động được lâu dài.

Thiết kế mạch ổn áp 5V dung 7805:

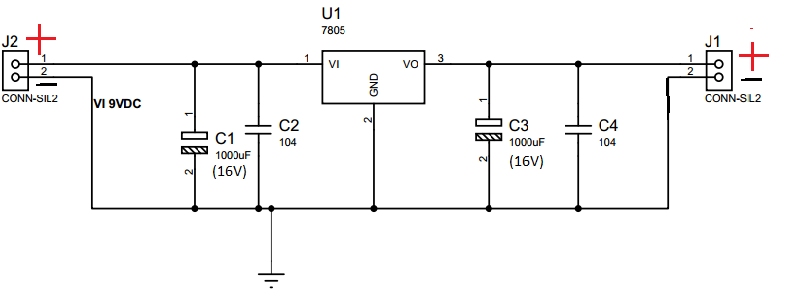

 Dưới đây là sơ đồ mạch ổn áp 5V sử dung 7805:

  • Chúng ta sẽ cấp điện áp đầu vào qua J2 (tương ứng theo các chân âm dương) và điện áp 5V ở ngõ ra sẽ được lấy qua chân J1.
  • Tụ C1 và C2 để lọc điện áp đầu vào cấp cho chân Vi của IC 7805, tụ C1 có các dụng cung cấp điện áp tạm thời cho chân Vi khi nguồn đột ngột bị sụt áp, tụ C2 là tụ gốm nên trở kháng lớn, C2 có tác dụng ngăn nguồn đầu vào tăng áp đột ngột làm dạng sóng điện áp đầu vào có hình răng cưa.
  • Tụ C3 và C4 để lọc điện áp cấp cho tải tiêu thụ lấy từ chân Vo của IC 7805, tụ C3 có các dụng cung cấp điện áp tạm thời cho tải khi điện áp tải đột ngột bị sụt áp, tụ C4 trở kháng lớn, C4 có tác dụng lọc nhiễu điện áp đầu ra (nhiễu là các điện áp không mong muốn làm cho dạng sóng điện áp ngõ ra có hình răng cưa).

Lưu ý:

IC 7805 dễ toả nhiệt nên để mạch hoạt động ổn định và lâu dài, chúng ta nên gắn thêm tản nhiệt cho IC

- Mạch ổn áp này phù hợp để cấp nguồn cho các mạch điện tử vận hành với điện áp 5V và dòng điện 1A đổ lại



LM7809

Các nhà quản lý L78S09 có thể cung cấp quy định địa phương trên thẻ, loại bỏ các vấn đề phân phối liên quan đến quy định một điểm. Nó bao gồm giới hạn dòng điện bên trong, ngắt nhiệt và bảo vệ khu vực an toàn, làm cho nó về cơ bản không thể phá hủy. Nếu được cung cấp tản nhiệt đầy đủ, chúng có thể cung cấp dòng điện đầu ra trên 2A. Mặc dù được thiết kế chủ yếu như bộ điều chỉnh điện áp cố định, nó cũng có thể hoạt động với các thành phần bên ngoài để có được điện áp và dòng điện có thể điều chỉnh.

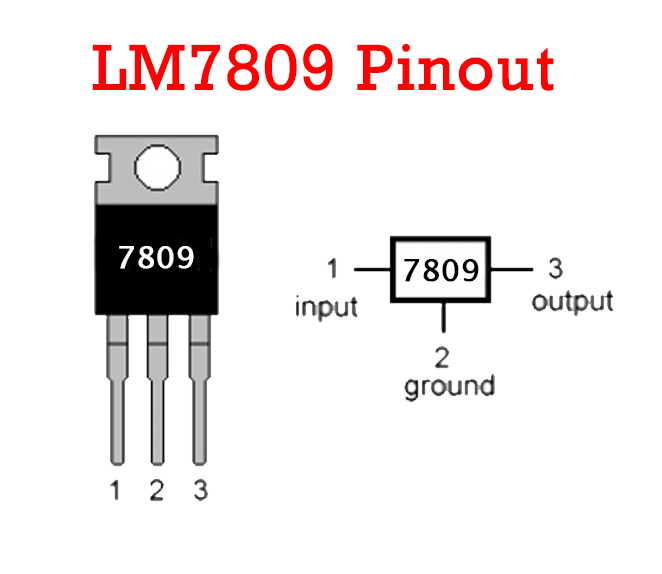

Tên ghim Số pin Sự miêu tả
TRONG 1 Một điện áp dương được đưa ra làm đầu vào cho chân này.
GND 2 Chung cho cả Đầu vào và Đầu ra.
NGOÀI 3 Đầu ra điều chỉnh 9V được lấy tại chân này của IC





Giải thích làm việc

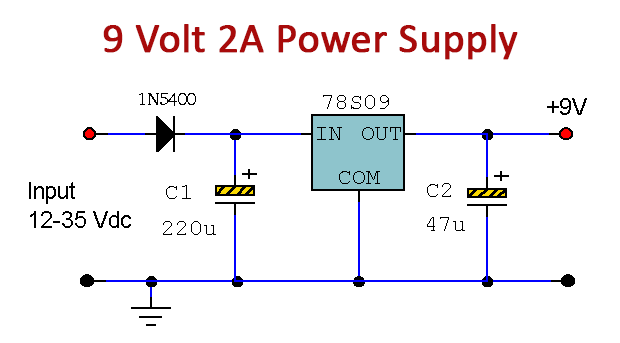

Hoạt động của mạch này khá đơn giản. Trái tim của mạch này là một IC L78S09. Một đầu vào 12-35V DC được lấy từ một nguồn cung cấp đi vào IC điều chỉnh điện áp L78S09, Mạch sẽ hoạt động mà không cần các thành phần phụ, nhưng để bảo vệ phân cực ngược, một diode 1N5400 có mặt ở đầu vào, nhiễu còn lại được loại bỏ bởi Tụ C1 ( 200uF).

LM7812 LM7815





Điện áp vào 12.5 ÷ 35V
Công suất tiêu thụ 15W
Dòng đầu ra max 2.2A
Dải nhiệt độ làm việc -200C ÷ +800C
Kiểu vỏ TO-220







Download Tài Liệu: Tại đây

Bạn Có File Tài Liệu - Hãy Share Cho Chúng Tôi: linhkienfpt.share@gmail.com

Thank You!!!!!

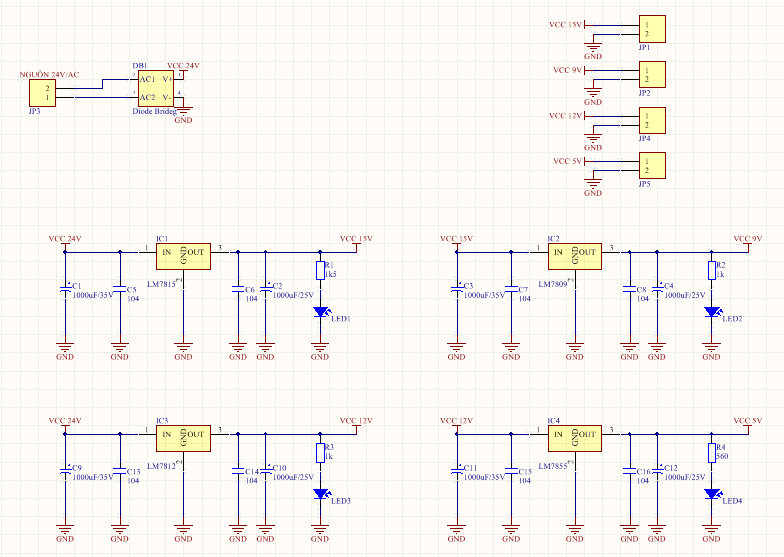

Sơ đồ nguyên lí mạch nguồn DC

Sơ đồ nguyên lí mạch nguồn DC

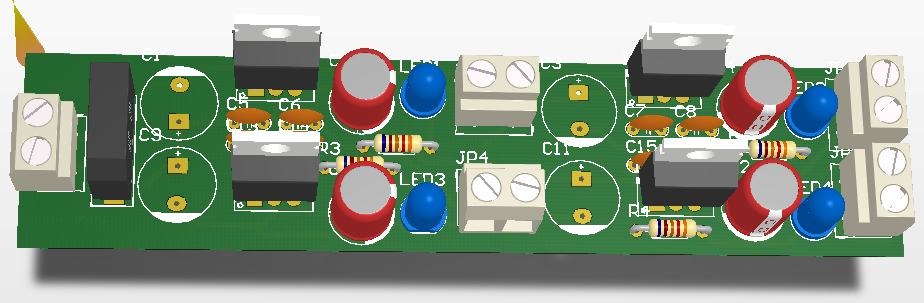

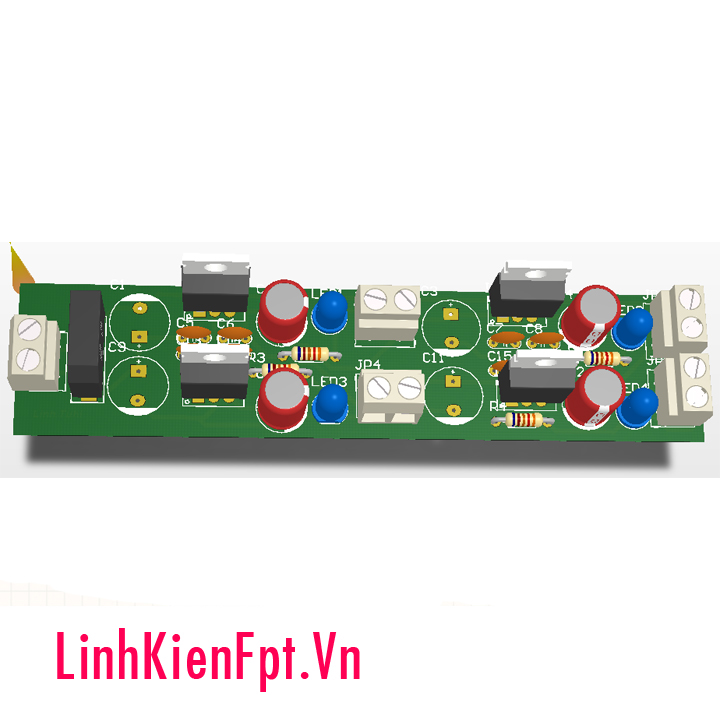

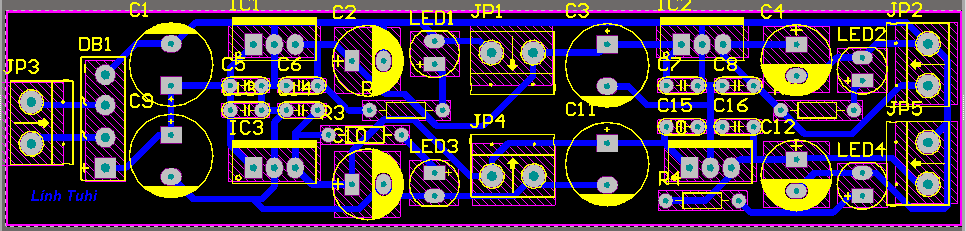

Mạch mô phỏng 3D:
